テスター　「テスターの使い方」
電子工作するならテスターは必須です・・・
「直流電圧・交流電圧測定」・「直流電流測定」・「抵抗値測定」やトランジスタのHFEなどを測定できるテスターもあります。

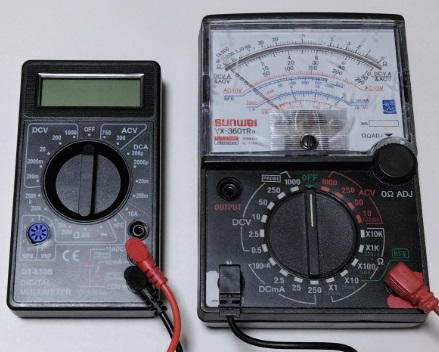

テスターは「アナログテスター」と「デジタルテスター」があります。
最近はデジタルテスターが主流となっています。
（理想はデジタルテスターとアナログテスターがあると便利です。）



最初は、お手軽に激安デジタルテスターでOKです。
おすすめのデジタルテスターはオートレンジ機能が無い「DT-830B」です。（2026年1月現在）
オートレンジのデジタルテスターは反応が(T_T)です（高級デジタルテスターは気になりませんが．．．）
最大のポイントは「壊れても、まあいいか～」ですみます。（私は年間1～2台くらい壊します）
測定精度のバラツキも気になりません。

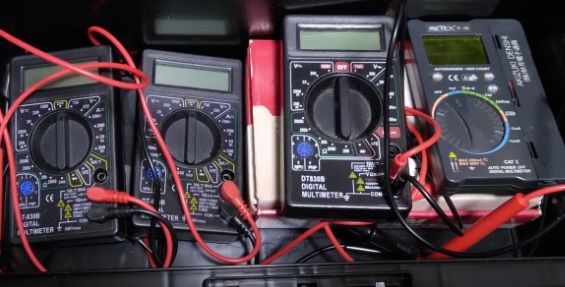

数台あると便利です。

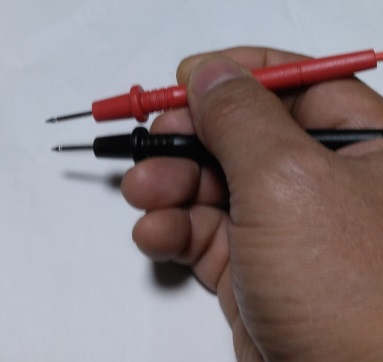

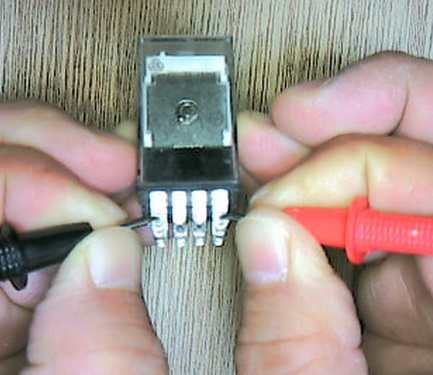

テスター棒の持ち方

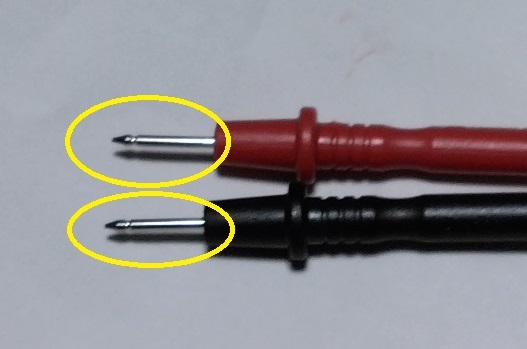

先端の金属部分を手で触れてはいけません。
もし金属部分に触れたまま電圧測定したら感電する可能性があります
また「正しい測定」ができません



 誤った測定方法  正しい測定方法

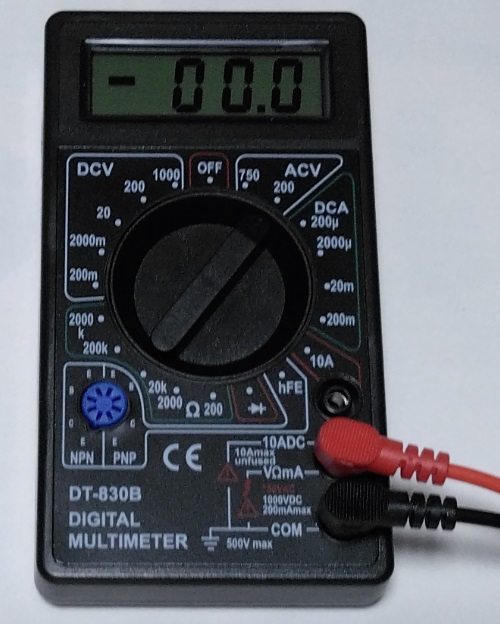

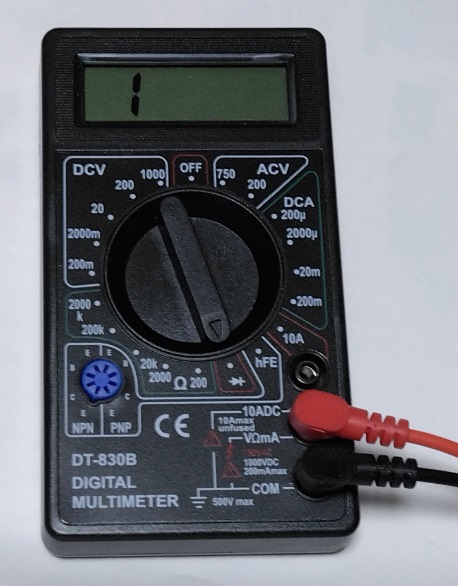

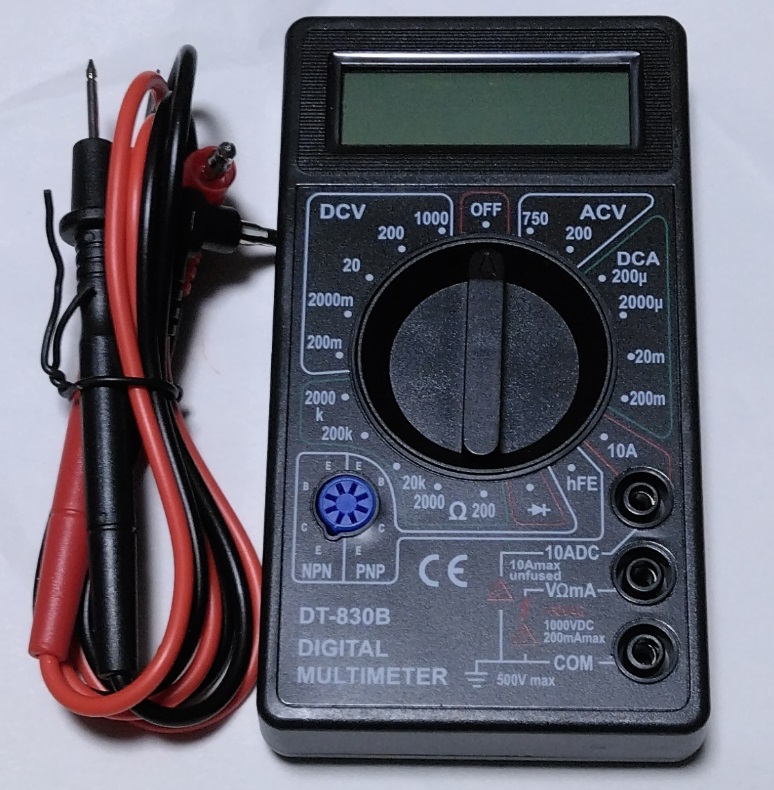

お手軽デジタルテスター「DT-830B」で測定できること



直流電圧測定 200mV
  2000mV
  20.00V
   200.0V
   1000V

交流電圧測定 200.0V
  750.0V

直流電流測定 200.0μA
  2000μA
  20.00mA
   200.0mA
   10.00A

抵抗測定 200.0Ω
  2000Ω
  20.00kΩ
   200..0kΩ
   2000kΩ

トランジスタHFE測定

ダイオード順方向電圧測定 Vｆ

注意　直流電流10Aのレンジで電流は測定しないこと　大電流を流すと内部パターンが燃えます

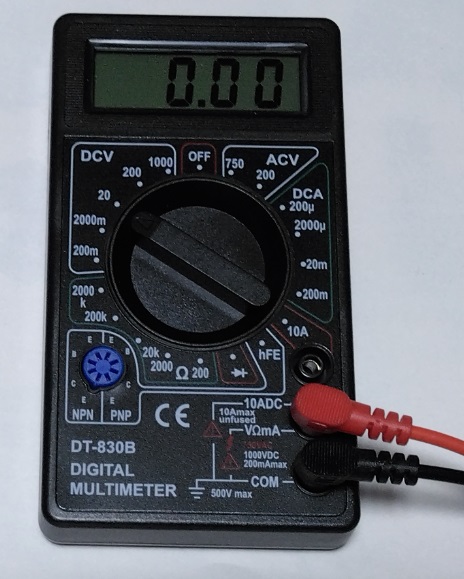

直流電圧測定

測定レンジによって最小測定電圧が異なります。

測定レンジ 最小測定電圧
200.0mV 0.1ｍV
2000mV 1ｍV
20.00V  0.01V
200.0V  0.1V
1000V   1V

赤　テスターリード　　＋プラスに接続
黒　テスターリード　　－マイナスに接続

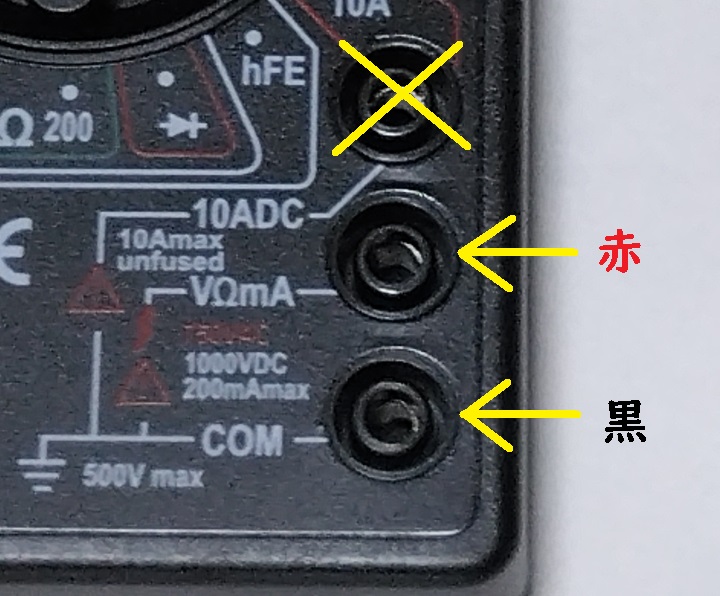

「赤」テスター棒は「ⅤΩｍA」に接続
「黒」テスター棒は「COM」に「赤」を接続

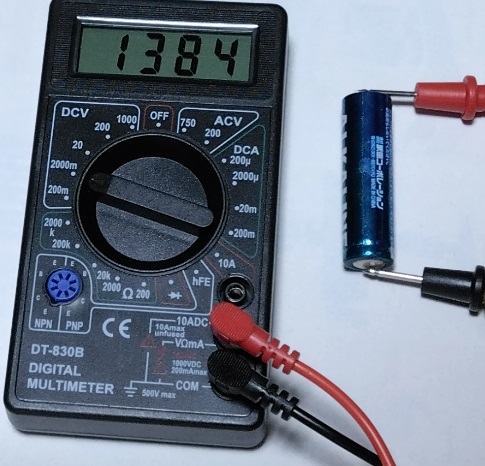

     直流電圧測定　1384ｍV　1.384V

交流電圧測定

測定レンジによって最小測定電圧が異なります。

測定レンジ 最小測定電圧
200.0V 0.1V
750.0V 0.1V

「赤」テスター棒は「ⅤΩｍA」に接続
「黒」テスター棒は「COM」に「赤」を接続

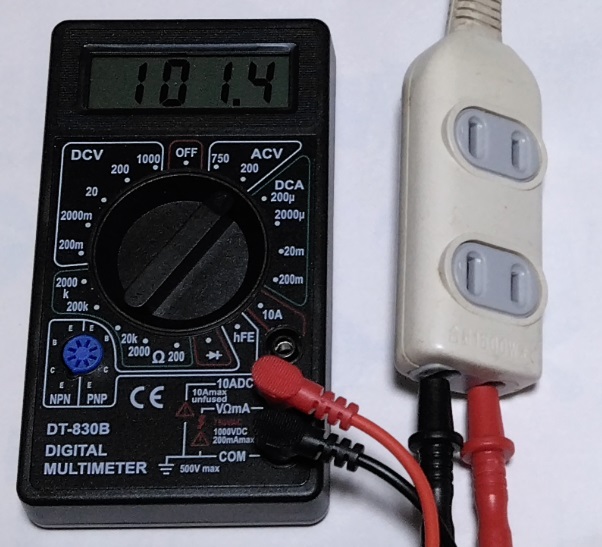

     交流電圧測定　101.4V


交流電圧は極性がありませんので気にしなくて大丈夫

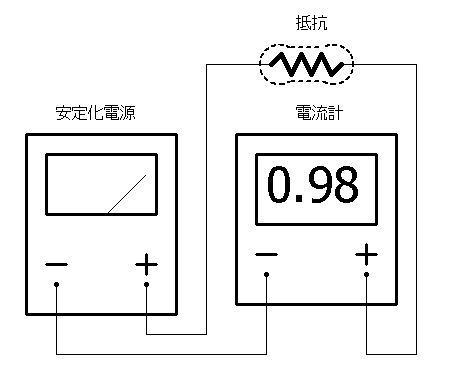

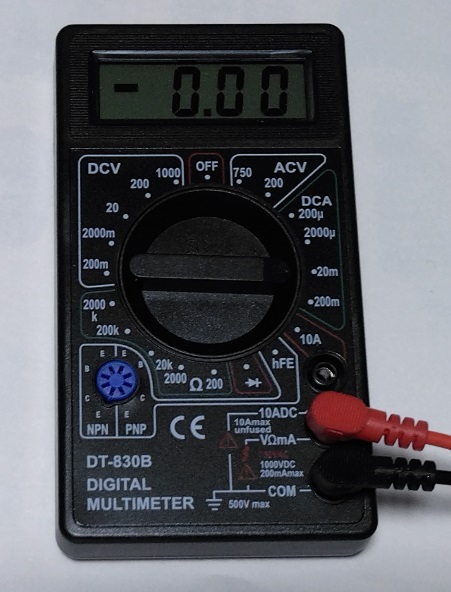

直流電流測定

測定レンジによって最小測定電流が異なります。

測定レンジ 最小測定電圧
200.0μA 0.1μA
2000μA 1μA
20.00mA 10μA
200.0mA 0.1V

赤　テスターリード　　＋プラスに接続
黒　テスターリード　　－マイナスに接続

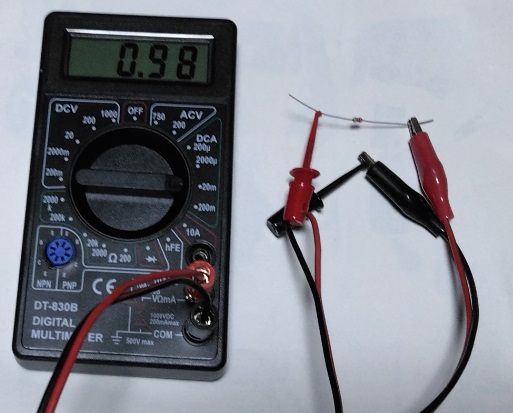

     直流電流測定　0.98ｍA

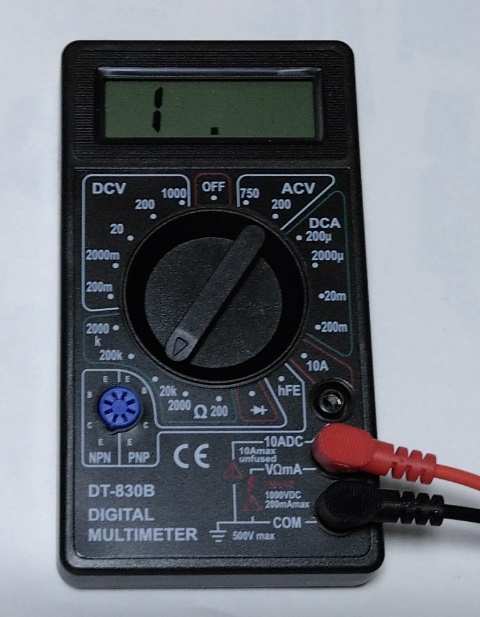

抵抗値測定

測定レンジによって最小測定電圧が異なります。

測定レンジ 最小測定電圧
200.0Ω 0.1Ω
2000Ω 1Ω
20.00kΩ 0.01ｋΩ
200.0kΩ 0.1ｋΩ
2000kΩ 1ｋΩ

赤　テスターリード　　＋プラスに接続
黒　テスターリード　　－マイナスに接続

「赤」テスター棒は「ⅤΩｍA」に接続
「黒」テスター棒は「COM」に「赤」を接続

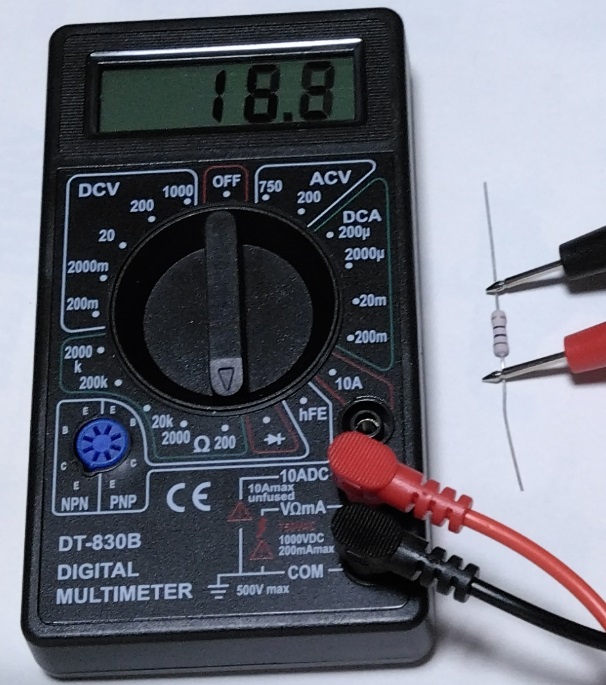

     抵抗値測定中　　18.8Ω

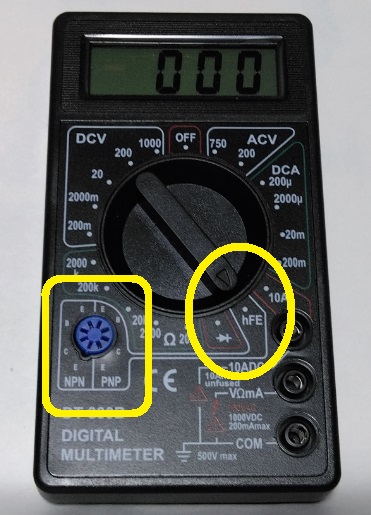

トランジスタ　HFE（電流増幅率）測定

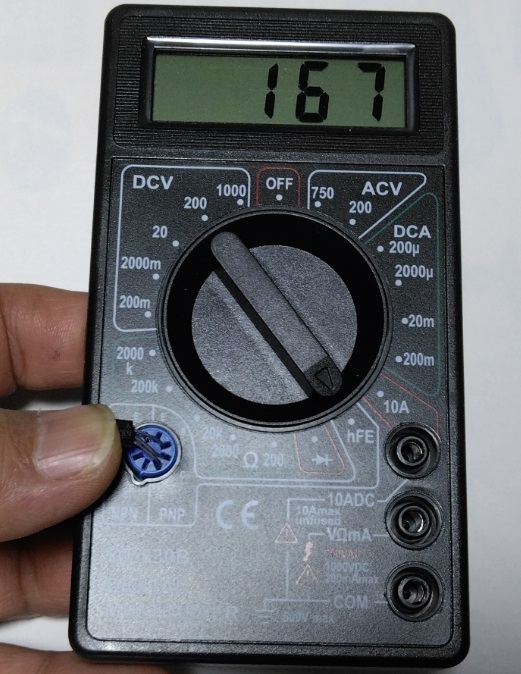

  電流増幅率測定　2SA1015GR　hfe　167

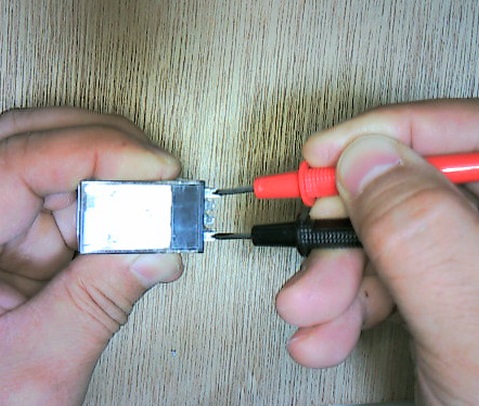

ダイオード順方向電圧測定

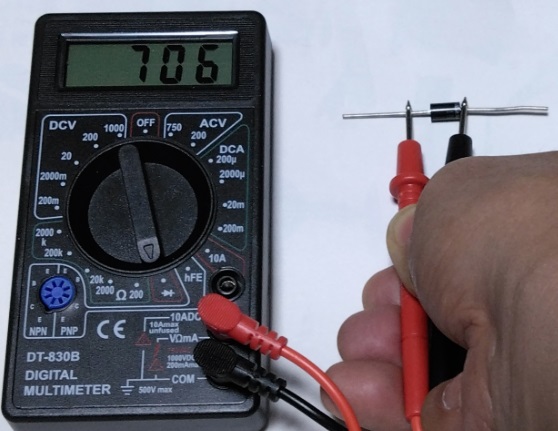

    ダイオード順方向電圧　706ｍV
