トランジスタｈｆｅ測定
トランジスタ2ＳＣ1815と2ＳＤ1828（ダーリントントランジスタ）のｈｆｅを測定してみました

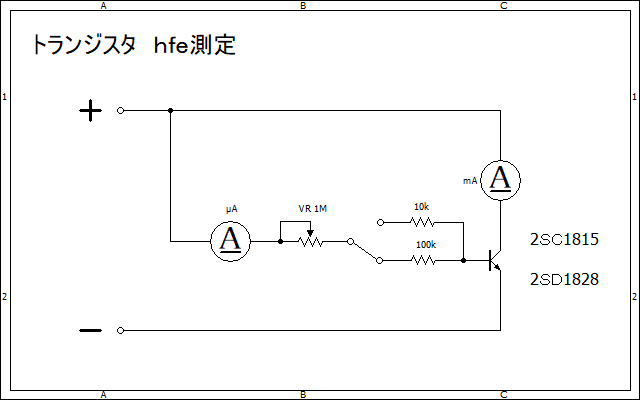

電源は電流制限ができるＣＶ　ＣＣの電源を使用します

ふつうのトランジスタの場合　電源装置の設定　電圧10Ｖ　最大電流　50mA


ダーリントントランジスタの場合　　電源装置の設定　電圧10Ｖ　最大電流　2.5A
（制限電流設定しておかないと操作ミスでトランジスタが壊れる可能性大　要注意）

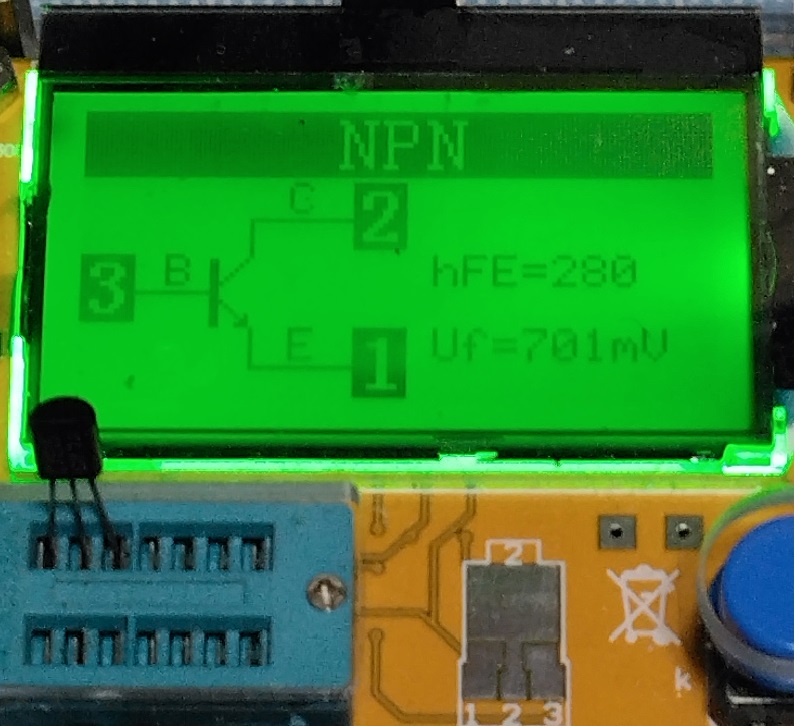

 2SC1815GR hfe 200～400

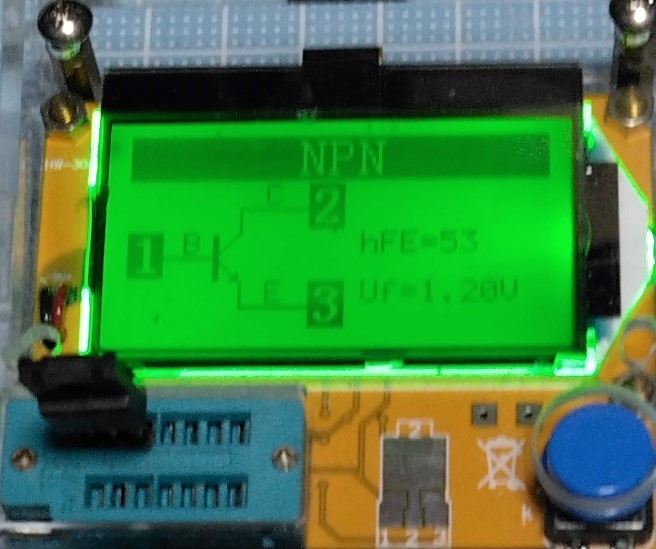

測定値　だいたいＯＫ		  2SＤ1828　ダーリントントランジスタ
データシートでは標準 ｈｆｅ 4000
測定値　hfe　51　怪しさ　200％
実測してみると hfe 3505くらいなので
ダーリントントランジスタのｈｆｅ測定は無理～
清く正しく測定しましょう～
