// < コンパイラ MPLAB X XC8 > 怪答PIC 2015/07/05 (更新)
//
// LEDを点灯 (^^;
// *****************************************************************************
#include <pic.h>
// 内部クロック4MHz使用する(INTIO)
// ウオッチドックタイマ無し(WDTE_OFF)
// 電源ONから64ms後にプログラムを開始(PWRTE_ON)
// 4番目のピン(RA3)をデジタル入力に設定(MCLRE_OFF)
__CONFIG(FOSC_INTRCIO & WDTE_OFF & PWRTE_ON & MCLRE_OFF);
// *****************************************************************************

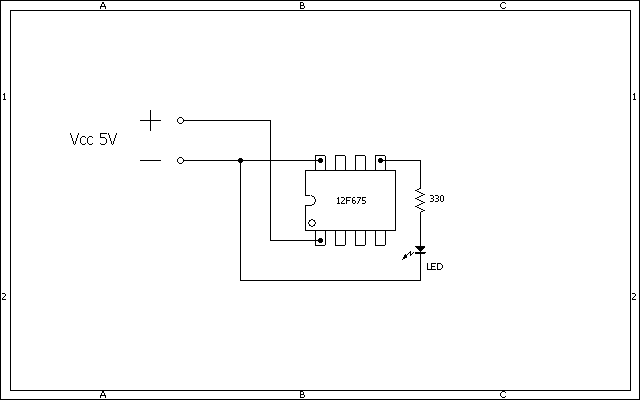

// -- ピン説明 --
// 1 電源＋ 電源 プラス
// 2 GPIO5 入出力
// 3 GPIO4 入力
// 4 GPIO3 入出力
// 5 GPIO2 入出力
// 6 GPIO1 入出力
// 7 GPIO0 入出力
// 8 電源 - 電源 マイナス
// *****************************************************************************
void main()
{
CMCON = 0x07; // コンパレータは使用しない
ANSEL = 0b00000000; // アナログは使用しない（すべてデジタル入出力）
TRISIO = 0b00000000; // ピンは出力に割当
GPIO = 0b00000000; // 出力ピンの初期化
while(1)
{
GPIO2 = 1; // 5番ピン ON
}
}
12F675_001.c
