// < コンパイラ MPLAB X XC8 > 怪答PIC 2015/07/06
//

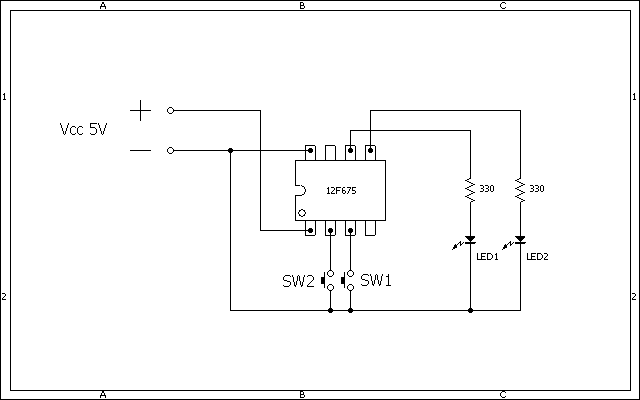

// スイッチ２個 LED２個 SW1⇒LED1 SW2⇒LED2 各スイッチONで各LED点灯 (^^;
// *****************************************************************************
#include <pic.h>
// 内部クロック4MHz使用する(INTIO)
// ウオッチドックタイマ無し(WDTE_OFF)
// 電源ONから64ms後にプログラムを開始(PWRTE_ON)
// 4番目のピン(RA3)をデジタル入力に設定(MCLRE_OFF)
// __CONFIG(FOSC_INTRCIO & WDTE_OFF & PWRTE_ON & MCLRE_OFF);
// CONFIG
#pragma config FOSC = INTRCIO // Oscillator Selection bits (INTOSC oscillator: I/O function on GP4/OSC2/CLKOUT pin, I/O function on GP5/OSC1/CLKIN)
#pragma config WDTE = OFF // Watchdog Timer Enable bit (WDT disabled)
#pragma config PWRTE = ON // Power-Up Timer Enable bit (PWRT enabled)
#pragma config MCLRE = OFF // GP3/MCLR pin function select (GP3/MCLR pin function is digital I/O, MCLR internally tied to VDD)
#pragma config BOREN = ON // Brown-out Detect Enable bit (BOD enabled)
#pragma config CP = OFF // Code Protection bit (Program Memory code protection is disabled)
#pragma config CPD = OFF // Data Code Protection bit (Data memory code protection is disabled)
// *****************************************************************************
// -- ピン説明 --
// 1 電源＋ 電源 プラス
// 2 GPIO5 入出力
// 3 GPIO4 入力
// 4 GPIO3 入出力
// 5 GPIO2 入出力
// 6 GPIO1 入出力
// 7 GPIO0 入出力
// 8 電源 - 電源 マイナス
// *****************************************************************************
// *****************************************************************************
// --入出力設定-- 2ﾋﾟﾝ 3ﾋﾟﾝ 4ﾋﾟﾝ 5ﾋﾟﾝ 6ﾋﾟﾝ 7ﾋﾟﾝ
// -- TRISIO -- GP5 GP4 GP3 GP2 GP1 GP0
// -- TRISIO -- 0 0 1 1 0 0 0 0
// *****************************************************************************
// ---内部プルアップ設定--- 2ﾋﾟﾝ 3ﾋﾟﾝ 4ﾋﾟﾝ 5ﾋﾟﾝ 6ﾋﾟﾝ 7ﾋﾟﾝ
// -- WPU -- GP5 GP4 GP3 GP2 GP1 GP0
// -- WPU -- 0 0 1 1 0 0 0 0
// *****************************************************************************
void main()
{
OPTION_REG = 0; // GPIOプルアップ
CMCON = 0x07; // コンパレータは使用しない
ANSEL = 0b00000000; // アナログは使用しない（すべてデジタル入出力）
TRISIO = 0b00110000; // ピンは出力に割当 (GP4は入力専用) 入力(1) 出力(0)
WPU = 0b00110000; // 内部プルアップ指定 GP4
GPIO = 0b00000000; // 出力ピンの初期化
while(1)
{
if (GPIO4 == 0) // ３番ピンのスイッチが押されたか？
{
GPIO1 = 1 ; // ６番ピンにHIGHを出力する(LED ON)
}
else
{
GPIO1 = 0 ; // ５番ピンにLOWを出力する(LED OFF)
}
if (GPIO5 == 0) // ３番ピンのスイッチが押されたか？
{
GPIO2 = 1 ; // ５番ピンにHIGHを出力する(LED ON)
}
else
{
GPIO2 = 0 ; // ５番ピンにLOWを出力する(LED OFF)
}
}
}
12F675_006.c
