16F628A 3桁周波数カウンタの試作 |

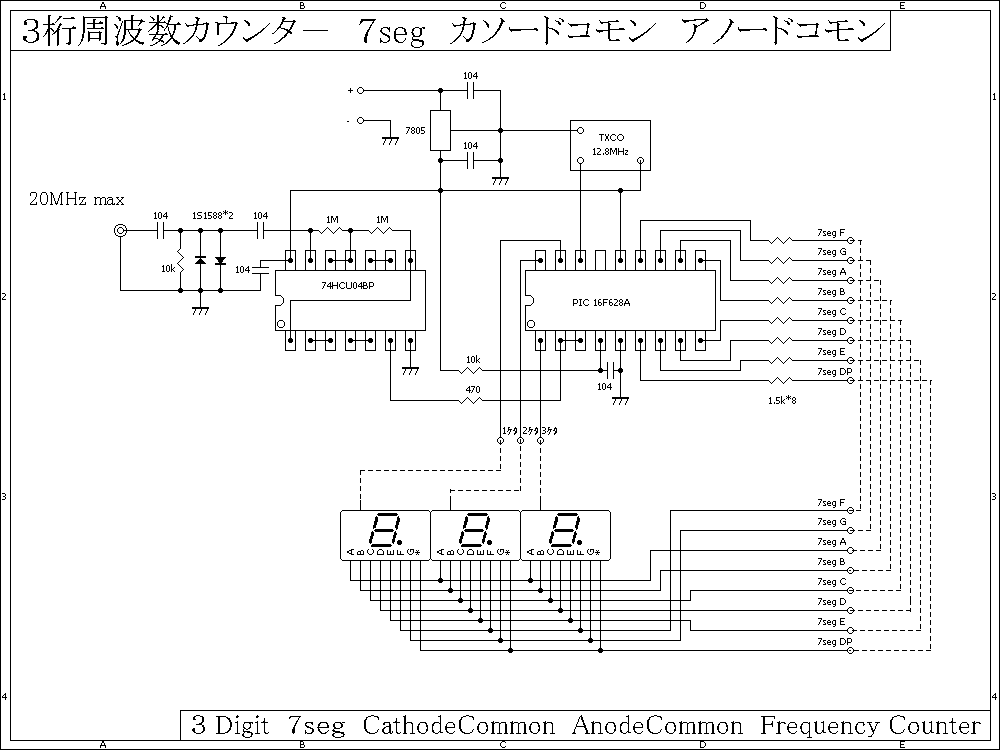

16F628A 3桁周波数カウンタ 最高測定周波数20MHzくらいです。 回路図は、ほぼ共通です。 (7SEG アノードコモン・カソードコモンDPの配線) プログラムでアノードコモン・カソードコモン対応しています。 1桁目は100kHzです。 7SEGは高輝度7SEGを使用しています。 発振器は12.8MHzを使用しています。 ゲートタイムを0.25secになるようにプログラムを変更すれば 手持ちの水晶発振器や水晶振動子が活用できます。 (ゲート時間はプログラムを変更すればOK 最小表示桁が10kHzなのでゲート次官を0.25secに設定) 4桁周波数カウンタ アノードコモンasmファイル 16F628A-3_ano.asm
4桁周波数カウンタ アノードコモンasmファイル 16F628A-3_ka.asm
|
