目次 index16F628A 4桁周波数カウンタ 最高測定周波数20ＭＨｚくらいです。

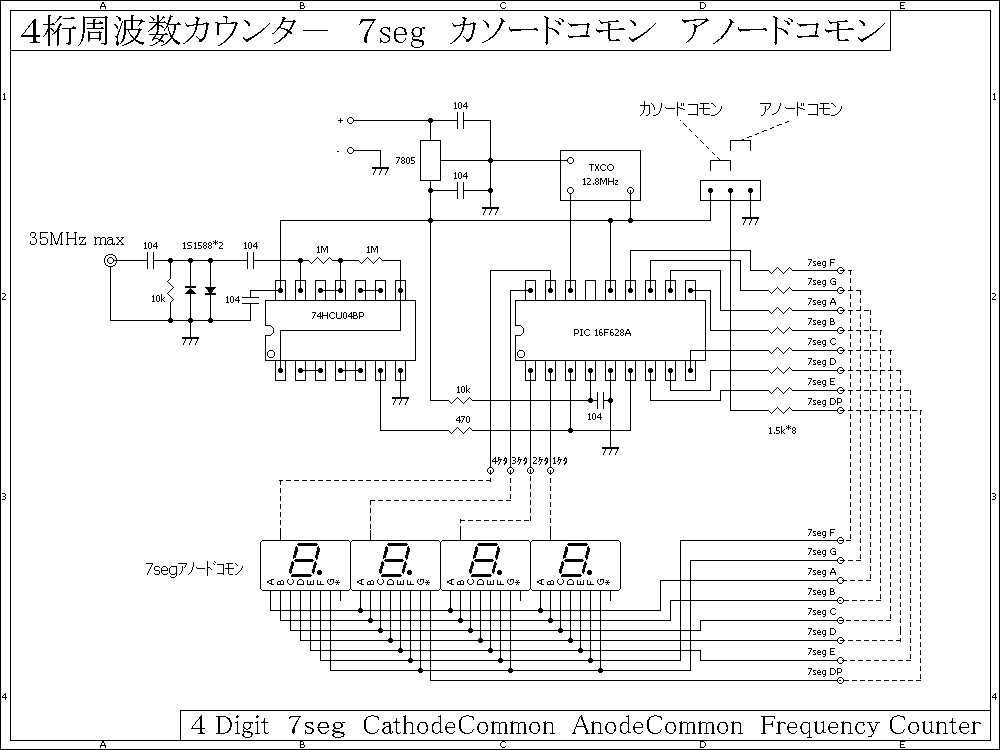

回路図は、ほぼ共通です。
プログラムでアノードコモン・カソードコモン対応しています。
（DP表示はジャンパーで切替 ４桁表示にするとI/Oピンが足りないので・・・）
１桁目は10ｋＨｚです。
7ＳＥＧは高輝度7ＳＥＧを使用しています。
発振器は12.8ＭＨｚを使用しています。
ゲートタイムを0.25secになるようにプログラムを変更すれば
手持ちの水晶発振器や水晶振動子が活用できます。
（ゲート時間はプログラムを変更すればOK 最小表示桁が10ｋHzなのでゲート次官を0.25secに設定）
４桁周波数カウンタ アノードコモンasmファイル 16F628A-4_ano.asm
４桁周波数カウンタ アノードコモンasmファイル 16F628A-4_ka.asm
