16F84A 3桁周波数カウンタの試作

16F84A 3桁周波数カウンタ 最高測定周波数35MHzくらいです。

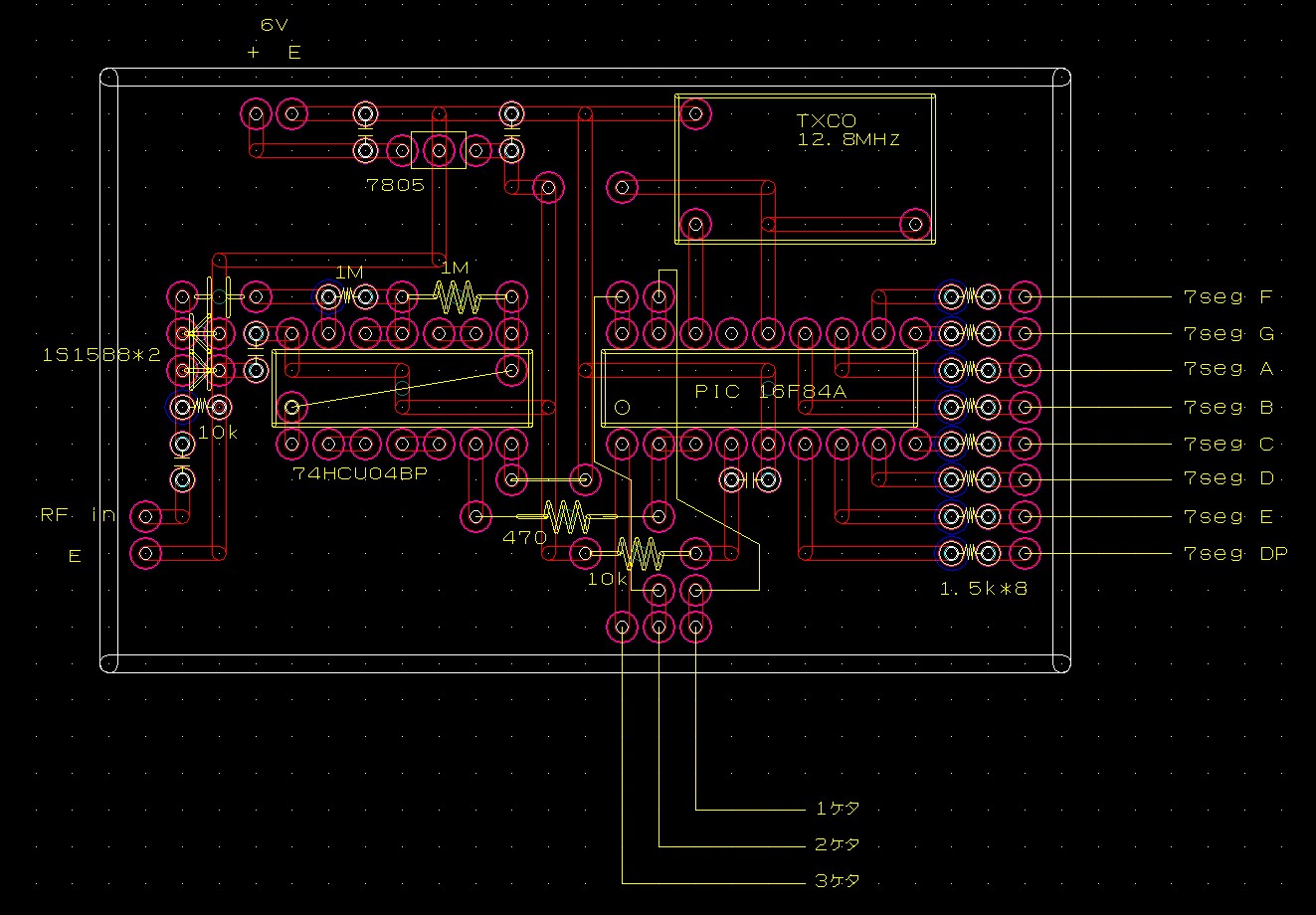

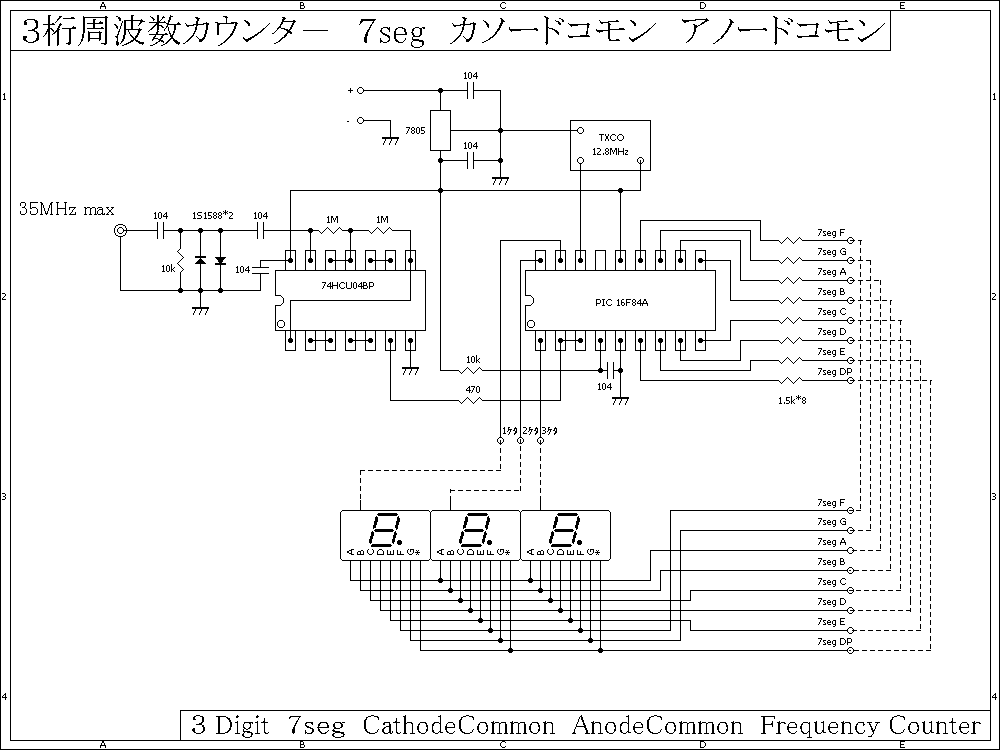

回路図は共通です。
プログラムでアノードコモン・カソードコモン対応しています。
1桁目は100kHzです。
7SEGは高輝度7SEGを使用しています。
発振器は12.8MHzを使用しています。
ゲートタイムを0.25secになるようにプログラムを変更すれば
手持ちの水晶発振器や水晶振動子が活用できます。
(ゲート時間はプログラムを変更すればOK 最小表示桁が100kHzなのでゲート次官を0.25secに設定)


3桁周波数カウンタ アノードコモンasmファイル 16F84A-3_ano.asm
3桁周波数カウンタ アノードコモンasmファイル 16F84A-3_ka.asm

3桁周波数カウンタ アノードコモンHEXファイル 16F84A-3_ano.HEX
3桁周波数カウンタ アノードコモンHEXファイル 16F84A-3_ka.HEX
