スイッチON/OFFの判定方法
基本プルアップして使用するので RC3 に電圧をかけて RC3の電圧が0になったらスイッチがONになったことを判断します
ＲＣ3をプルアップします
| WPUA = 0b00000000; WPUC = 0b00001000 ; // RC3をプルアップ |
スイッチONを検知してLEDを点灯するプログラム
ｉｆ を使用してスイッチがＯＮになっているか判定します
while(1){ // SW1がONになった時（RC3が接地された時） if(RC3 == 0){ // SW1がONになった時 0 RC2 = 1; //* RC2 LED点灯 */ }else{ RC2 = 0; //* RC2 LED消灯 */ } } |
プログラム
/*

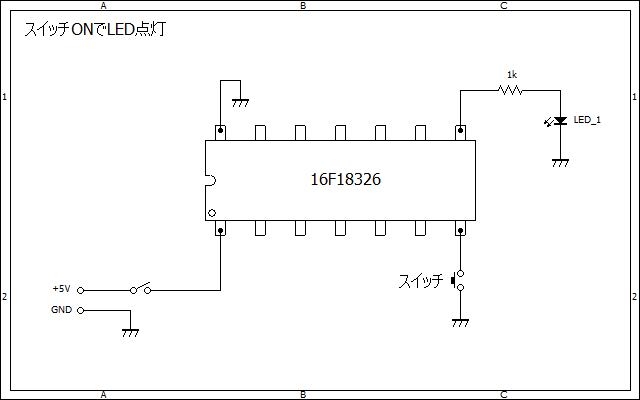

* 16F18326 LED点灯
*
* スイッチを押している間LED点灯
*
*
* クロックは内部クロック使用
* -------------------------------------------------------
* 16F18326接続
* 1pin VDD +5V
* 2pin RA5
* 3pin RA4
* 4pin RA3
* 5pin RC5
* 6pin RC4
* 7pin RC3 スイッチ プルアップする
* 8pin RC2 LED
* 9pin RC1
* 10pin RC2
* 11pin RA2
* 12pin RA1
* 13pin RA0
* 14pin GND
* -------------------------------------------------------
*/
#include <stdio.h>
#include <stdlib.h>
#include <xc.h>
// CONFIG1
#pragma config FEXTOSC = OFF //*** FEXTOSC External Oscillator mode Selection bits (Oscillator not enabled)
#pragma config RSTOSC = HFINT32 //*** Power-up default value for COSC bits (HFINTOSC with 2x PLL (32MHz))
#pragma config CLKOUTEN = OFF //ｸﾛｯｸ出力を無効とし､RA4ﾋﾟﾝとして使用する // Clock Out Enable bit (CLKOUT function is disabled; I/O or oscillator function on OSC2)
#pragma config CSWEN = ON //*** Clock Switch Enable bit (Writing to NOSC and NDIV is allowed)
#pragma config FCMEN = OFF //外部ｸﾛｯｸを監視しない // Fail-Safe Clock Monitor Enable (Fail-Safe Clock Monitor is enabled)
// CONFIG2
#pragma config MCLRE = OFF //MCLRﾋﾟﾝをRA3として使用する // Master Clear Enable bit (MCLR/VPP pin function is digital input; MCLR internally disabled; Weak pull-up under control of port pin's WPU control bit.)
#pragma config PWRTE = ON //ﾊﾟﾜｰｱｯﾌﾟﾀｲﾏｰを有効にする // Power-up Timer Enable bit (PWRT enabled)
#pragma config WDTE = OFF //ｳｫｯﾁﾄﾞｯｸﾀｲﾏｰ無効 // Watchdog Timer Enable bits (WDT disabled; SWDTEN is ignored)
#pragma config LPBOREN = OFF //LPBOR = OFF //低消費電力ﾌﾞﾗｳﾝｱｳﾄﾘｾｯﾄ無効 // Low-power BOR enable bit (ULPBOR disabled)
#pragma config BOREN = ON //ﾌﾞﾗｳﾝｱｳﾄﾘｾｯﾄを有効にする // Brown-out Reset Enable bits (Brown-out Reset enabled, SBOREN bit ignored)
#pragma config BORV = HIGH //ﾌﾞﾗｳﾝｱｳﾄﾘｾｯﾄ電圧を高(?V)に設定 // Brown-out Reset Voltage selection bit (Brown-out voltage (Vbor) set to 2.45V)
#pragma config PPS1WAY = OFF //ﾛｯｸ解除ｼｰｹﾝｽで何度でもPPSLOCKをｾｯﾄ/ｸﾘｱできる // PPSLOCK bit One-Way Set Enable bit (The PPSLOCK bit can be cleared and set only once; PPS registers remain locked after one clear/set cycle)
#pragma config STVREN = ON //ｽﾀｯｸｵｰﾊﾞｰﾌﾛｰﾘｾｯﾄを行う // Stack Overflow/Underflow Reset Enable bit (Stack Overflow or Underflow will cause a Reset)
#pragma config DEBUG = OFF //*** Debugger enable bit (Background debugger disabled)
// CONFIG3
#pragma config WRT = OFF //ﾌﾗｯｼｭﾒﾓﾘを保護しない // User NVM self-write protection bits (Write protection off)
#pragma config LVP = OFF //低電圧ﾌﾟﾛｸﾞﾗﾐﾝｸﾞを行わない // Low Voltage Programming Enable bit (High Voltage on MCLR/VPP must be used for programming.)
// CONFIG4
#pragma config CP = OFF //ﾌﾟﾛｸﾞﾗﾑﾒﾓﾘを保護しない // User NVM Program Memory Code Protection bit (User NVM code protection disabled)
#pragma config CPD = OFF //1840と同じ設定 // Data NVM Memory Code Protection bit (Data NVM code protection disabled)
#define _XTAL_FREQ 32000000 //ｸﾛｯｸ32MHz
void main() {
OSCCON1 = 0b01110000 ; // 内部ｸﾛｯｸ8MHz ×4=32MHz
ANSELA = 0b00000000 ; // デジタル(0)
ANSELC = 0b00000000 ; // デジタル(0)
TRISA = 0b00111111 ; // RA0 RA1 RA2 RA3 RA4 RA5 全て入力(1)
TRISC = 0b00111011; // RC0 RC1 RC3 RC4 RC5 入力(1) RC2 出力(0)
WPUA = 0b00000000;
WPUC = 0b00001000 ; // RC3をプルアップ
PORTA = 0b00000000 ; /* PORTAｸﾘｱ */
PORTC = 0b00000000 ; /* PORTCｸﾘｱ */
while(1){ // SW1がONになった時（RC3が接地された時）
if(RC3 == 0){ // SW1がONになった時 0
RC2 = 1; //* RC2 LED点灯 */
}else{
RC2 = 0; //* RC2 LED消灯 */
}
}
}
テストプログラム
test_003.c
