水魚堂の回路図エディタ BSCH です。 （DOSバージョン（1990年代）から使用しています）
水魚堂 ONLINE----------------------------------------------------------
現在使用している BSCH 回路図ライブラリ・実体配線図用部品ライブラリ同封
（オリジナルライブラリ部品を独自に変更してあります）
2023.12.14 現在、使用しているライブラリ同封BSCH bs3vp160504rtl.zip下記の実体配線図作成できます 基板に合わせて部品の大きさを合わせてあります
実体配線用ファイル 片面ユニバーサル基板_Cタイプ７２×４７．５ｍｍ.CE3
----------------------------------------------------------
使 用 例

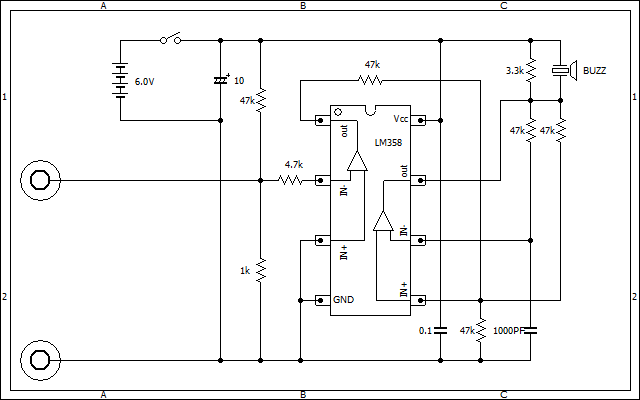

回路図作成

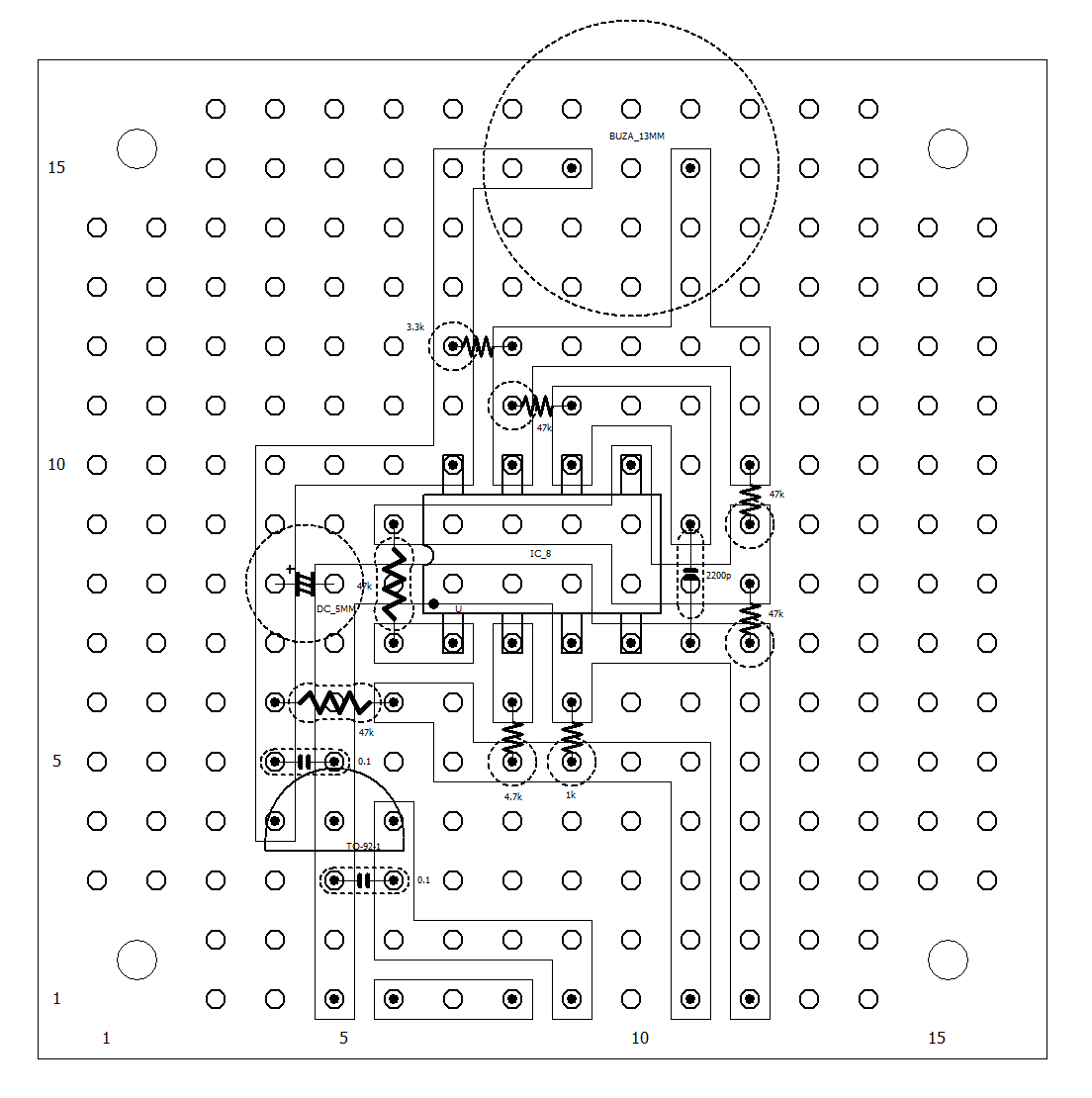

ユニバーサル基板（万能基板）部品配置図作成
実際の実体配線図 片面ユニバーサル基板_Cタイプ７２×４７．５ｍｍ.CE3
